產品關鍵詞：
MX-4RW電腦型金相顯微鏡
所屬分類：
正置金相顯微鏡
24小時電話：
產品詳情
MX-4RW電腦型金相顯微鏡概述：
MX-4RW電腦型金相顯微鏡為三目正置式金相顯微鏡，該機靈活的系統組合，**的成像性能，穩定的系統結構。各操作機構根據人機工程學設計，極大限度減輕操作者的使用疲勞，模塊化的部件設計，可對系統功能進行自由組合。MX系列專業應用于工業檢測及金相分析領域。
觀察筒：寬視場鉸鏈式三目觀察筒，適用于4英寸平臺配合使用。
反射照明器：單顆大功率5W白色LED照明，帶斜照明機構。切換**斜照明時，可以使物體表面不同材質部分呈現立體圖案，增加觀察的對比度與視覺效果。
高性能物鏡轉換器：轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制，根據需求可配置不同孔位的轉換器。
MX-4RW電腦型金相顯微鏡配置表：
標準配置 | |
部件 | 規格 |
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜，鉸鏈三目觀察筒，360°旋轉；瞳距調節范圍：54~75mm，單邊視度調節：±5屈光度；兩檔分光比雙目:三目=100：0或50：50 |
目鏡 | 高眼點大視野平場目鏡PL10X/22mm |
無限遠長距平場消色差物鏡 | LMPL 5X /0.15 DIC WD10.8mm |
LMPL 10X/0.3 DIC WD12.2mm | |
LMPL 20X/0.45 DIC WD4.0mm | |
LMPFL 50X/0.55 WD7.9mm | |
轉換器 | 5孔內傾式轉換器，帶DIC插槽 |
調焦機構 | 粗微調同軸、粗調行程30mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置100-240V寬電壓變壓器，雙路電源輸出 |
載物臺 | 4”雙層機械移動平臺，平臺面積230X215mm，行程105x 105mm，帶玻璃平臺，右手位X、Y移動手輪，配平臺接口 |
反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。單顆大功率5W LED，暖色，光強連續可調。 |
透射照明系統 | 單顆大功率5W LED，暖色（色溫2850K-3250K），光強連續可調。N.A.0.5聚光鏡，帶可變孔徑光闌 |
其他附件 | 起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板 |
反射用干涉濾色片組 | |
金相分析系統 | FMIA2023正版金相分析軟件、索尼芯片1200萬攝像裝置、0.5X適配鏡接口、 高精度測微尺（100x0.01mm、100x0.01cm，校準點：d = 0.15mm、d = 0.07mm）。 |
選配配置 | |
部件 | 規格 |
目鏡 | 高眼點大視野平場目鏡PL10X/22mm（視度可調，可帶測微尺） |
高眼點大視野平場目鏡PL15X/16mm | |
物鏡 | 無限遠長距平場消色差物鏡LMPFL 100X/0.80 WD2.1mm |
微分干涉 | DIC微分干涉組件 |
電腦 | 惠普商務機 |
FMIA2023金相圖像分析軟件概述：
FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
|
FMIA2023金相圖像分析軟件特性：
(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。
(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
(5)、報告模板可修改：可為不同企業量身定做報告模板。
(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。
(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。
FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。
GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）
GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定
GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等
GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等
GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等
GB/T 18254-2016高碳鉻軸承鋼金相檢驗
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋
GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法
GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量
TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。
DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征
ISO 4499-2016硬質合金--顯微結構的金相測定
ASTM E45-2013鋼中夾雜物含量的評定方法
|
FMIA2023金相圖像分析軟件基本功能：
1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：
(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。
(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。
(3)、多模塊評級：可以同時統計多個模塊。
|

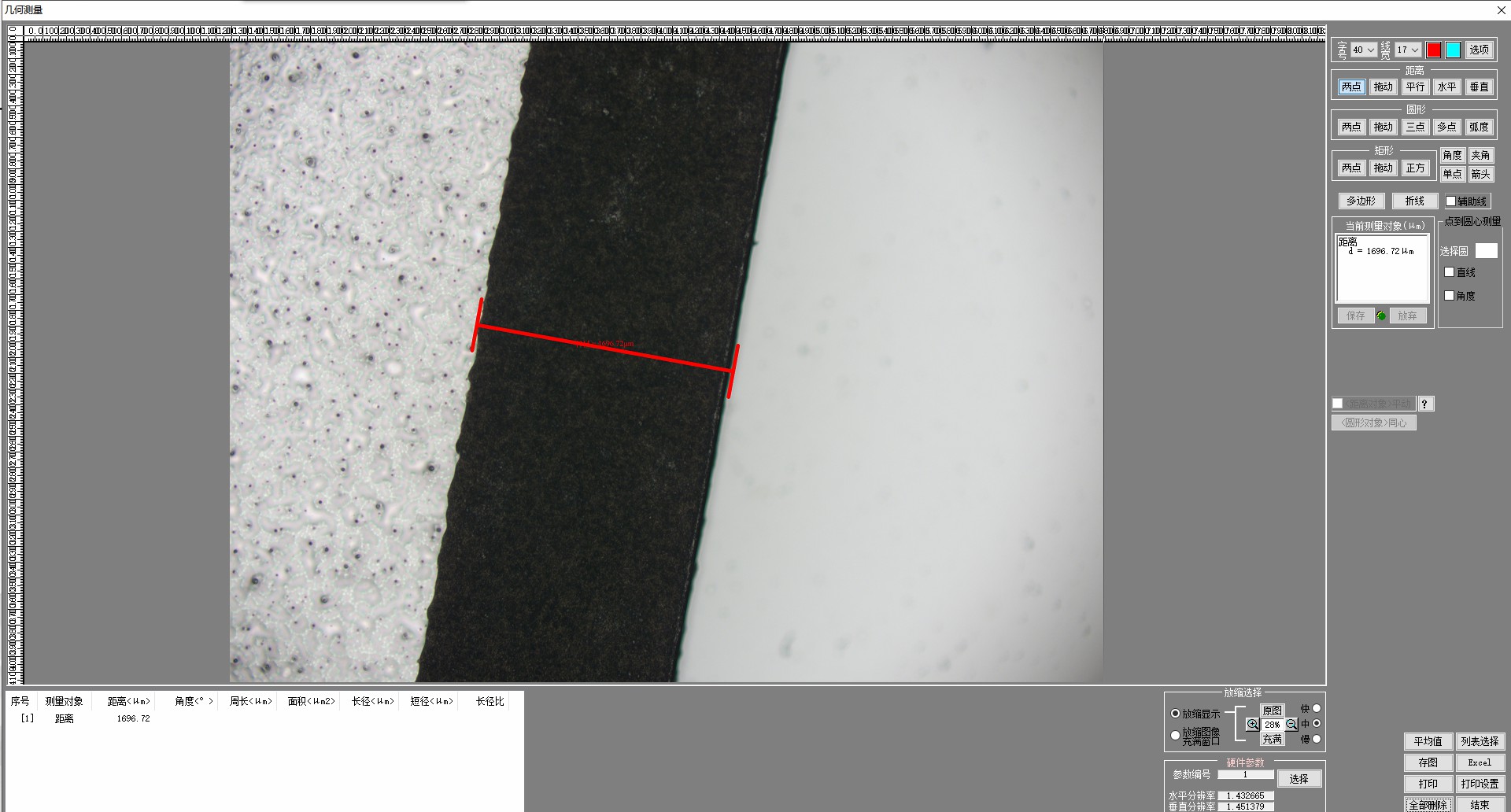

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。
(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。
|
3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。
|
4、定倍打印：軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。
|
5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.
|
6、FMIA2023金相圖像分析軟件組成：
(1)、軟件程序FMIA2023（U盤）；
(2)、加密鎖：USB型+動態碼驗證；
(3)、文字資料：《使用說明書》（在U盤上）；
(4)、0.01mm測微標尺。
(5)、CCD攝像裝置（選配）。
(6)、適配鏡接口（選配）。
